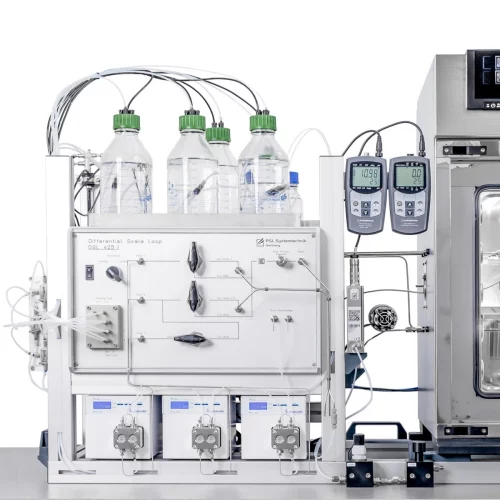

Differential Scale Loop DSL
Untersuchung von Salzablagerung in Rohrleitungen
Die Differential Scale Loop DSL ist ein automatisiertes Laborgerät, das wässrige Lösungen auf ihr Verhalten bei der Bildung von kristallinen Ablagerungen wie Salzen und insbesondere Kalk untersucht. Dafür simuliert die DSL mit Drücken bis 400 bar und Temperaturen bis 300 °C die Bedingungen im Feld und in Rohrleitungssystemen wie Ölpipelines, Wasserleitungen, Wärmetauschern von Industrieanlagen oder geothermischen Anlagen. Mit der Differential Scale Loop werden u.a. Scale-Inhibitoren, Belagverhinderer oder Belagentferner getestet.
Die DSL von PSL ist die meistverkaufte Scale Loop weltweit. Sie setzt seit 20 Jahren stetig neue technische Maßstäbe beim Scale Testing. Sie wird erfolgreich auf allen fünf Kontinenten eingesetzt.
Alle wichtigen Merkmale der DSL
- Geringes Probenvolumen
- Automatische Tests mit abnehmender Inhibitorkonzentration
- Automatische Erkennung von Ablagerungen und Start des Reinigungsprozesses
- Austauschbare Modellpipeline
- Autarke Testläufe über Nacht möglich
Anwendungsbereiche der Differential Scale Loop
Die Differential Dynamic Scale Loop simuliert die Bedingungen in Rohrleitungen und Produktionssystemen bei Temperaturen bis 300 °C und Drücken bis 400 bar. Es kann für alle Lösungen mit kristallinen Ablagerungen verwendet werden, z.B. Carbonat, Sulfat, Eisen und weitere Ablagerungen, Zucker, Salz aus Meerwasser und geothermisches Wasser.
Kristalline Ablagerungen wie Salze (Scale) und Kalk in Rohrleitungen beobachten
Inhibitoren, Belagverhinderer und Belagentferner testen
Additive für die Wasserbehandlung und Wasseraufbereitung testen
Scale-Inhibitoren entwickeln und optimieren
Härtestabilisatoren für wässerige Lösungen untersuchen
Qualitätskontrolle
Kurzstory Differential Scale Loop
Von Anfang an: Der neue Branchenstandard

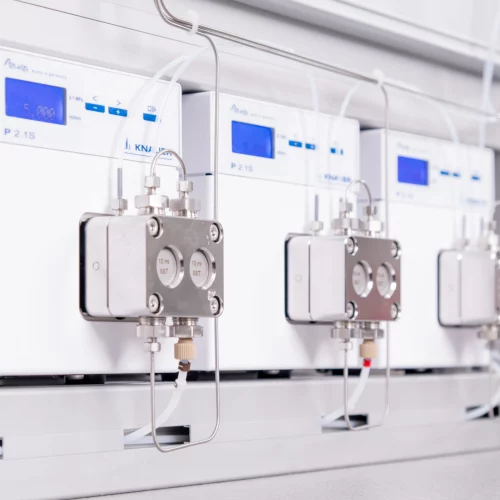

Bis zur Markteinführung der Differential Scale Loop von PSL Systemtechnik gab es auf dem Markt für den Kunden nur unbefriedigende Scale Loops mit zwei HPLC-Pumpen. Unsere DSL war das erste kommerzielle Gerät mit drei HPLC-Pumpen. Dies ermöglichte schnellere, genauere und vor allem automatisierte Messungen. Dieser damals neuartige Ansatz hatte sich in kurzer Zeit als Branchenstandard etabliert und Zwei-Pumpensysteme fast verdrängt.
Unsere Vorreiterstellung konnten wir durch kontinuierliche Weiterentwicklung des Differential Scale Loop beibehalten. Besonders die Software zeichnet sich durch einen unerreichten Funktionsumfang und hohen Automatisierungsgrad der Messungen aus, was zu deutlich verkürzten Projektlaufzeiten führt.
WELTWEIT IM EINSATZ
Used by Leading Labs
Konzept für lange Lebensdauer
Nur hochwertige und robuste Materialien eingesetzt
Unser durchdachtes Konzept für die Differential Scale Loop führt zu einer langen Lebensdauer und sichert Ihre Investition. Dafür werden nur hochwertige und robuste Komponenten von führenden Herstellern vor allem aus Deutschland verwendet. Für eine höhere Korrossionsbeständigkeit gegenüber den heißen Salzlösungen werden alle der Hitze ausgesetzten Bauteile aus Monel hergestellt. Alle sicherheitsrelevanten und teuren Komponenten werden doppelt, über Softwarelimits und zusätzlich mechanisch, geschützt.
Differential Dynamic Scale Loop: Ihre Vorteile
Automatisches Erkennen von Ablagerungen
Softwaregesteuerte Test- und Reinigungsvorgänge
Automatisierte Bestimmung der optimalen Inhibitorkonzentration
Extreme Langlebigkeit sorgt für sichere Investition
Kostensparend durch geringe Probenmengen
Austauschbare Modell-Pipeline für weitere Versuche
Die meisten Erweiterungsmöglichkeiten
Aus der Praxis für die Praxis: mit Kunden entwickelt
Der Aufbau der Differential Scale Loop ist modular. Das Basis-Gerät kann einfach erweitert und später vom Anwender bei Bedarf nachgerüstet werden.
Zu den Erweiterungsmöglichkeiten gehören:
- eine Probenerweiterung für mehr Probenmenge, verschiedene Inhibitortests nacheinander oder Scale-on-Scale-Tests
- ein Durchflussmesser zur zusätzlichen Kontrolle der Flussrate
- pH-Sonde und EC-Sonde zur Ermittlung weiterer Daten
- eine Probenkammer zur Gewinnung von Scaleproben für weitere Analysen oder mittels Filter für Filter Blocking Tests
- Ausführung in Hastelloy für höchste Korrossionsbeständigkeit bei sehr korrosiven Proben
Versuchsbedingungen einfach anpassen

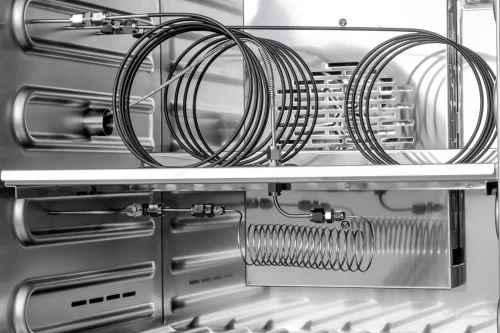

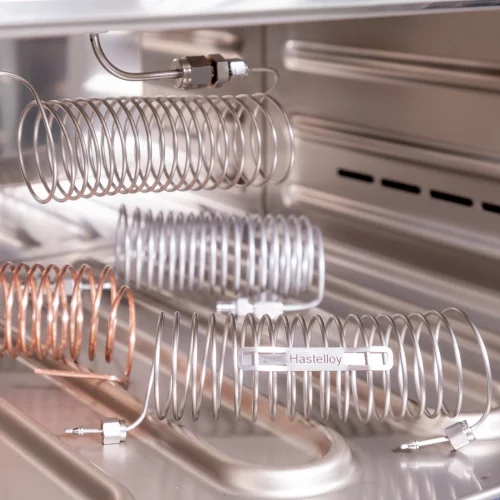

Austauschbare Testkapillare für verschiedene Prozesse
Die Testkapillare besteht standardmäßig aus Edelstahl und simuliert damit die meisten Anwendungsfälle. Um andere Prozessbedingungen abzubilden, sind sowohl verschiedene Längen und Innendurchmesser als auch verschiedene Materialien wie z.B. Kupfer, Aluminium oder Hastelloy verfügbar. Die Kapillare ist schnell und einfach austauschbar.
Um verschiedenste Bedingungen im Prozess zu simulieren, können Messungen bei Temperaturen bis zu 300 °C durchgeführt werden und modellabhängig Drücke bis zu 400 bar aufgebaut werden. Zudem ist die Flussrate in einem weiten Bereich variierbar.
Online Demo für die Differential Dynamic Scale Loop DSL
Während der Produktvorführung erhalten Sie viele Einblicke in die Funktionsweise. Sie verfolgen den Messvorgang live mit und können im Anschluss Ihre Fragen mit unseren Experten diskutieren.
Die wichtigsten Fakten im Überblick
| Druckbereich | 3,4 bar .. 45 / 172 / 400 bar |
| Temperaturbereich | +30 °C .. +300 °C |
| Flussrate |
einzelne Pumpe: 0,1 .. 10 ml/min gesamt: max. 30 ml/min |
| Testpipeline |
Länge: 2 m, ID: 0,75 mm Material: Edelstahl Viele Optionen verfügbar |
| Korrossionsbeständigkeit | Hastelloy optional |
Datenblatt Differential Dynamic Scale Loop
Im Produkdatenblatt finden Sie die genaue Spezifikation sowie viele Daten und Optionen, die Ihnen die Entscheidung für die Differential Dynamic Scale Loop erleichtern.
