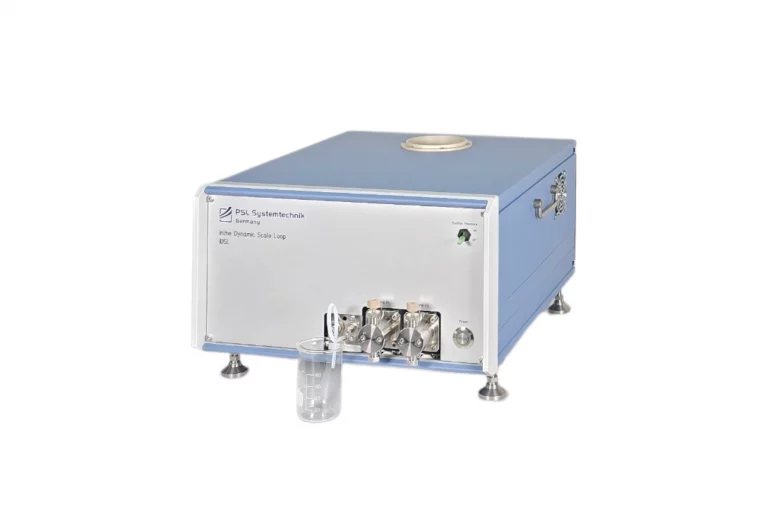

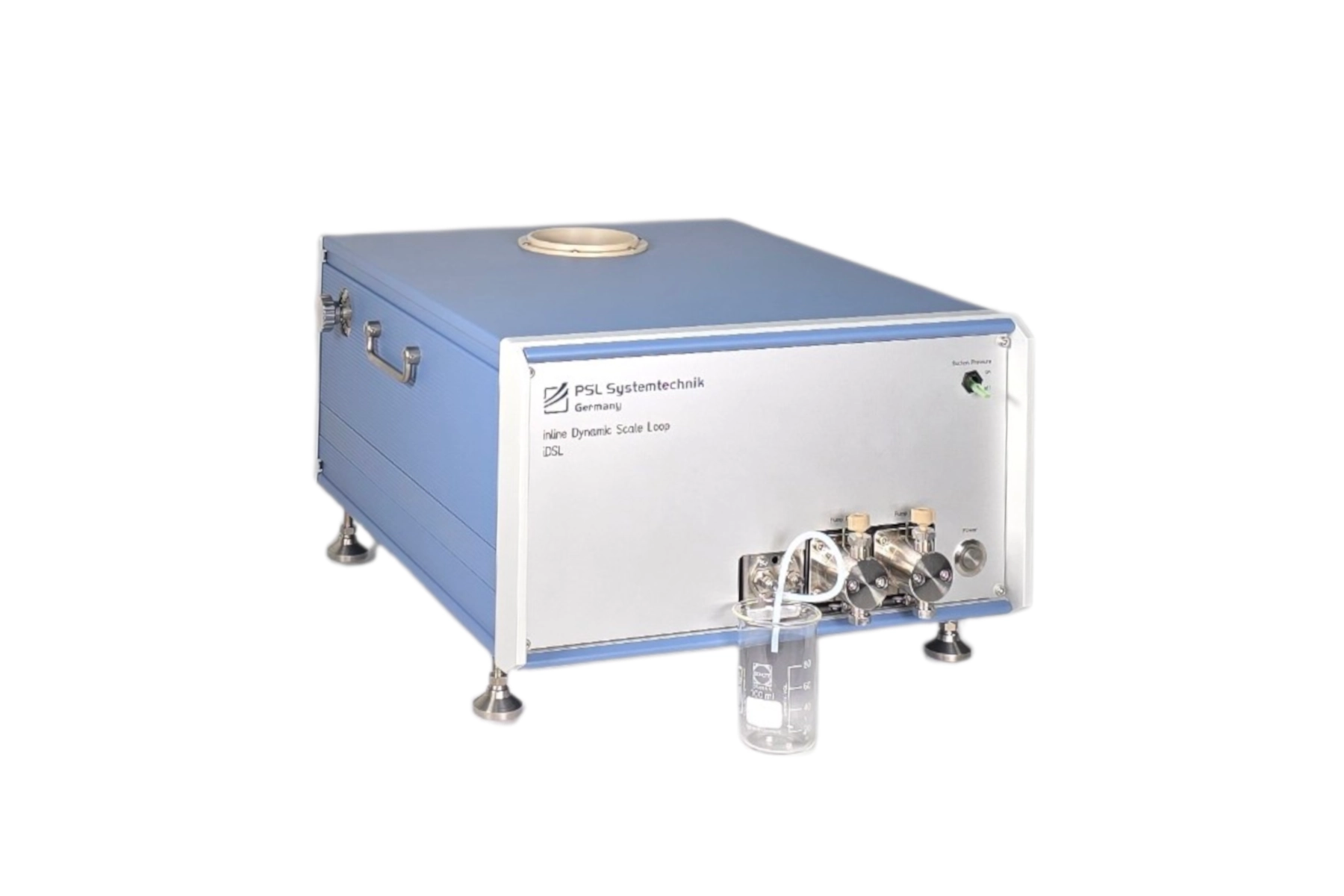

inline Differential Scale Loop
Salzablagerungen vor Ort inline messen
Die inline Differential Scale Loop iDSL ist das Spezialgerät zur Messung von Salzablagerungen vor Ort, das direkt an eine Produktionsanlage angeschlossen werden kann. Ideale Einsatzmöglichkeiten sind Rohrleitungssysteme in der Geothermie, Erdölindustrie und Industrieanlagen, die typischerweise mit kristallinen Ablagerungen wie Kalk, Salze und z.B. Zucker zu kämpfen haben.
Die klassische Testkapillare wurde durch eine spiralförmige Nut auf einem stumpfen Metallkegel ersetzt. Dadurch können die Ablagerungen und ihre Verteilung erstmals direkt gesehen werden. Sie sind einfach zugänglich für weitere Untersuchungen und die viel leichtere Auflösen der Ablagerungen inkl. Mechanischer Reinigung ermöglicht die Nutzung des iDSL für Silicate und andere schwerlösliche Ablagerungen.
Alle wichtigen Merkmale der mobile DSL
- Direkt an Produktionsanlage anschließbar (Direct injection port)
- Live-Samples testen
- Zugängliche Spiralnut-Messtrecke statt geschlossener Kapillare
- Für Silikate nutzbar – Ablagerungen mechanisch entfernbar
Anwendungsbereiche der mobile Differential Scale Loop
Die inline Differential Scale Loop simuliert im Labor oder mißt direkt wässrige Lösungen in Rohrleitungssystemen und Pipelines und Industrieanlagen mit Temperaturen bis 250°C und Drücken bis 172 bar. Die iDSL kann für alle Fluide mit kristallinen Ablagerungstendenzen verwendet werden wie z.B. Carbonate, Sulfate, Eisen, Zucker und insbesondere für schwerlösliche Ablagerungen wie Silikate und Phosphate.
Geothermiewässer untersuchen
Silikatablagerungen testen
Scale-Inhibitoren testen
Wässrige Lösungen in Rohrleitungssystemen testen
Kristalline Ablagerungen vorbeugen
Qualitätskontrolle
Mobil und robust: inline Differential Scale Loop für Produktionsanlagen
Live Tests statt Simulation im Labor
Die inline Differential Scale Loop erfüllt höchste Ansprüche als Tube blocking System zur Messung von kristallinen Ablagerungen in Rohrleitungsystemen im Labor, mobil für wechselnde Standorte und als Königsdisziplin kann sie direkt an ein Produktionssystem angeschlossen werden.
Die Live-Fluide /die Anlagenflüssigkeiten von bis zu 250 °C und bei max. 172 bar werden direkt in das Messgerät geleitet. Im Gerät werden sie ggf. auf 180 °C abgekühlt und im Testbereich gemessen. Ablagerungen werden frühzeitig über den Druckanstieg in einem Testkanal mit einem sehr geringen Durchmesser erkannt und in der Software ausgewiesen. Damit ist dieses online-Verfahren viel genauer als optische Methoden z.B. Glasfaser oder Spektro… und darüber hinaus sehr viel günstiger. Die iDSL kann als online scale Warnsystem verwendet werden für Langzeittests der Inhibitorwirksamkeit. Dies ermöglicht eine noch genauere Entwicklung und Dosierung der notwendigen Inhibitoren und Belagverhinderer zum Langzeitschutz der Produktion- und Industrieanlagen direkt vor Ort. Live Tests statt Simulation im Labor.
WELTWEIT IM EINSATZ
Used by Leading Labs
Testkapillare neu gedacht
Neues Temperiersystem macht es möglich

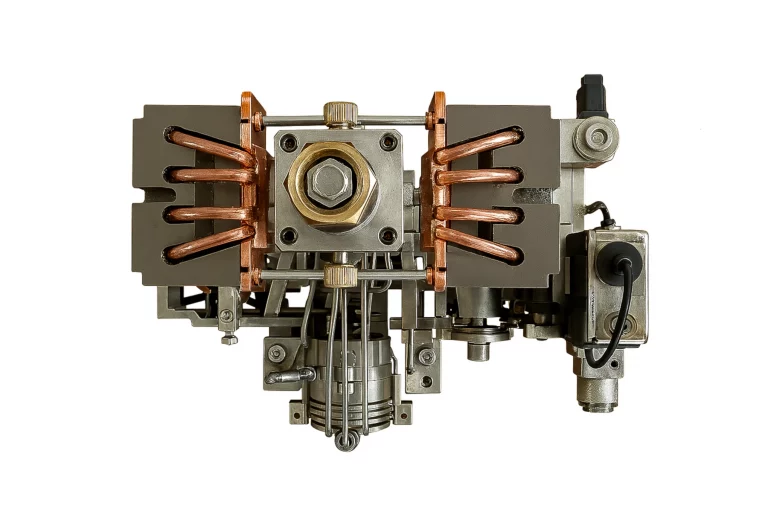

Für den inline Einsatz der DSL wurde die Testkapillare neu entwickelt. Anstelle der bekannten Metallkapillare, die im Ofen der DSL verwendet wird, kommt in der iDSL eine Kartusche mit einer spiralförmigen Nut zum Einsatz. Diese Kartusche ermöglicht es, die Ablagerungen direkt zu sehen und kann einfach entnommen werden. Dadurch lässt sich auch die Verteilung der Ablagerungen beurteilen, bevor eine einfache Reinigung die Messung abschließt.
Das elektrische Heizsystem ist kompakt und regelt das Gerät schnell auf die gewünschte Temperatur. Zudem bietet es eine aktive Kühlung, damit ist die inline DSL schnell wieder einsatzbereit.
Zwei-Pumpensystem mit der Option zur Automatisierung im Labor
Die iDSL ist in ihrer Standardausführung ein kompaktes zwei Pumpensystem für automatische Test und Langzeittests online an der Produktionsanlage möglich sind. Im Labor können in dieser Ausführung semi automatische Tests durchgeführt werden. Optional kann eine dritte Pumpe neben das Gerät gestellt werden für Tests mit automatischer Veränderung der Inhibitorkonzentration.
Online Demo für die inline Differential Scale Loop iDSL
Während der Produktvorführung erhalten Sie viele Einblicke in die Funktionsweise. Sie verfolgen den Messvorgang live mit und können im Anschluss Ihre Fragen mit unseren Experten diskutieren.
Die wichtigsten Fakten im Überblick
| Temperaturbereich | +10 .. +180 °C, inlet bis zu +250 °C |
| Druckbereich | 3,4 .. 45 / 172 bar |
| Flussrate |
je Pumpe: 0,1 .. 5 ml/min gesamt: max. 10 ml/min |
| Modelpipeline |
Länge: 1 m, ID: 0,35 mm, |
Datenblatt inline DSL
Im Produktdatenblatt finden Sie die genaue Spezifikation sowie viele Daten und Optionen, die Ihnen die Entscheidung für die inline Differential Scale Loop iDSL erleichtern.
